Trinciatrice laser per tubi e fogli metallici, CMA1530C-G-C
Feedback Form

Trinciatrice laser per tubi e fogli metallici,

CMA1530C-G-C

La trinciatrice laser CMA1530C-G-C è ideale per tubi e fogli metallici. Può essere configurata in modo opzionale a seconda della lunghezza dei tubi quando si utilizza la trinciatrice piana oppure per il taglio di tubi circolari e a sezione quadrata da 3m e 6m. Offre il miglior rapporto qualità-prezzo per processare diversi fogli metallici.

Caratteristiche funzionali
1. Elevata praticità e multifunzionalità sono ideali per taglio planare e per processare tubi a sezione circolare, quadrata od ovale.
2. Il pignone e l'ingranaggio del sistema guida duale a cavalletto sono d'importazione tedesca, risultando in una performance di taglio eccezionale ed ottima stabilità.
3. Il sistema di afferraggio a centramento automatico è progettato per trasportare in modo fluido tubi, assicurando elevata precisione e qualità dei prodotti.
4. Tutte le dimensioni sono processate in modo preciso. La trinciatrice per fogli metallici sostituisce i macchinari tradizionali che effettuano tagli a sega, forature ed altre applicazioni.
5. La cornice di supporto tubi a forma di sella presenta una scala di precisione che assicura la deformazione dei tubi da 6m.

Parametri tecnici
Modello Trinciatrice laser per tubi e fogli metallici CMA1530C-G-C
Intervallo piano di taglio (L×W) 3000mm×1500mm
Lunghezza massima tubo (opzionale) 3000mm or 6000mm
Intervallo taglio tubo (opzionale) Tubo circolare ф20mm~ф120mm, Tubo quadrato ф20mm~80mm
Tipo laser A fibra
Potenza laser (opzionale) 500W～2000W
Sistema guida Guida duale, pignone e ingranaggio, tipo a cavalletto
Sistema taglio tubi (opzionale) Disponibile
Velocità massima 60m/min
Accelerazione massima 0.8G
Accuratezza posizionamento ±0.15mm/1000mm
Accuratezza posizionamento ripetuto ±0.1mm/1000mm
Formato grafico supportato CAD, DXF, etc.
Ambiente utilizzo 0-40℃ Umidità ≤ 80%, senza condensa
Potenza macchina 10KW
Alimentazione Trifase 380V/50Hz
Peso totale 6000Kg
Dimensioni totale (inclusa trinciatrice tubo da 3 m) 5480mm×2900mm×1740mm
Dimensioni totale (inclusa trinciatrice tubo da 3 m) 7480mm×2900mm×1740mm

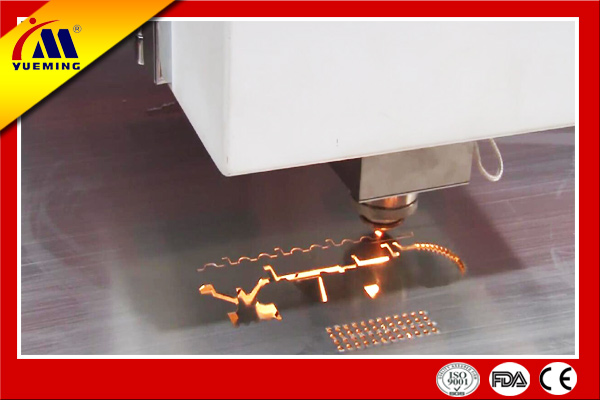

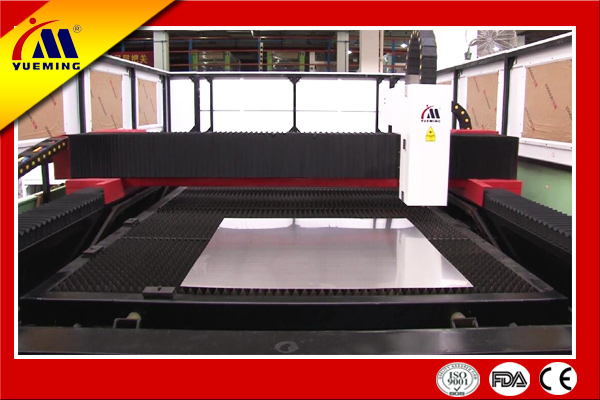

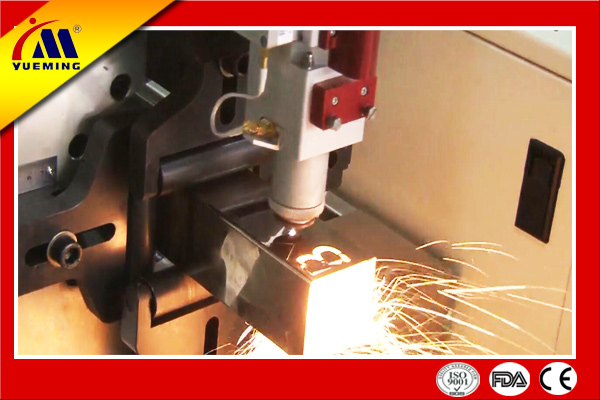

Macchinario

Materiali adatti
Il sistema di taglio metalli è principalmente utilizzato per acciaio, acciaio inossidabile, leghe d'alluminio, leghe al titanio, fogli galvanizzati, fogli rivestiti Al-Zn, rame, ottone e altri ancora.

Applicazioni
Questa trinciatrice è ideale per diverse industrie manifatturiere, come tubi, fogli metallici, parti auto, ascensori, contenitori macchinari, oggettistica, metalli, decorazione, pubblicità, ecc.

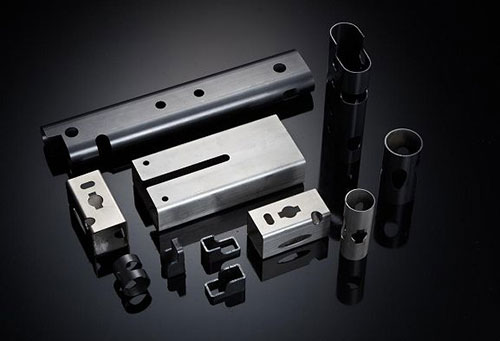

Campioni

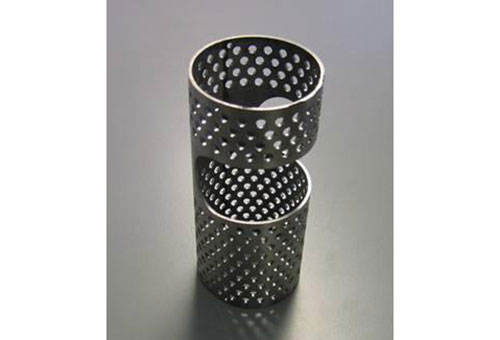

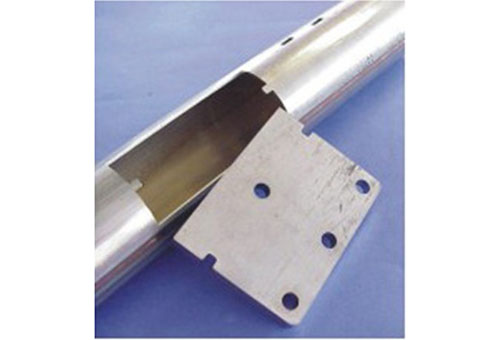

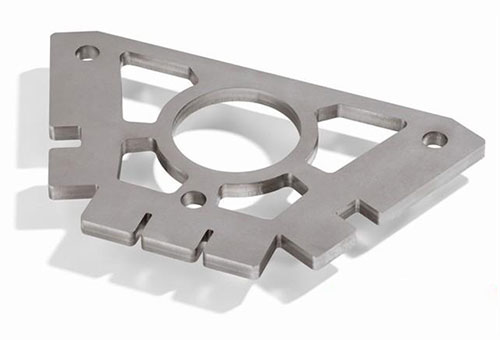

Tubo in acciaio inossidabile Tubo forato Foglio in acciaio inossidabile

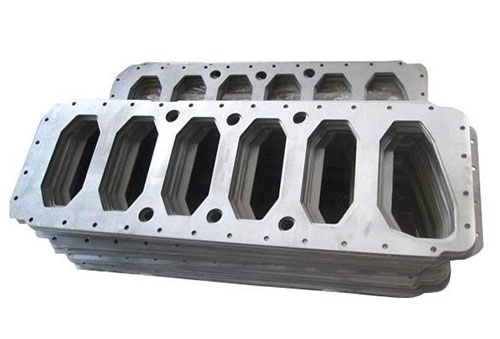

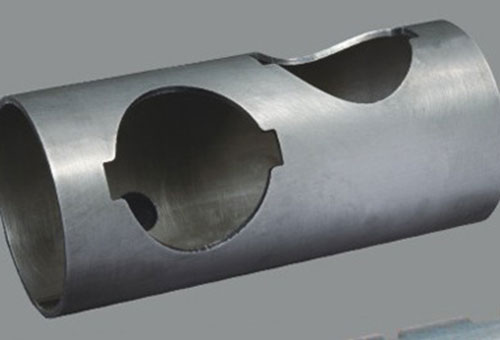

Tubo Foglio spesso in acciaio Tubo metallico
Fibra laser
1. Lunghezza d'onda: 1070～1090nm
2. Qualità: TEM00 (M2<1.4)
3. Vita utile diodo per pompa: oltre 100,000 ore
4. Operazioni senza manutenzione
5. Trasmissione fibra in modalità singola
6. Modalità di raggio ottimale ed efficienza di taglio
7. Specializzato per il taglio di metalli
Sistema di messa a fuoco automatico con ampio intervallo dinamico
1. Controllo la testa laser automatica tramite chiusura dei cicli di velocità e posizione.
2. Risposta dinamica veloce e ad alta precisione
3. Supporta l'elevazione e il rapido follow-up.
Modulo di movimento ad alta precisione ed alta velocità
Il sistema di pignone e ingranaggi è in grado di superare i problemi di oscillazione causati da velocità elevata ed operatività da remoto. Permette quindi una trasmissione ad alta velocità e di precisione.
Software di controllo taglio fogli in acciaio a basso spessore
1.Adotta un algoritmo che si adatta per ottimizzare la rotta di taglio
2.Funzione di tracciamento del limite automatica
3.Adotta l'algoritmo della curva di Bezier per ottimizzare la curvatura ad alta efficienza ma anche per prevenire il danneggiamento causato dall'attività di processo termico.
Analisi ad elementi finiti degli elementi strutturali
1. Analisi a elementi finiti ed ottimizzazione eseguita sugli elementi strutturali per ottenere una visione completa delle proprietà dinamiche: minor peso, migliore rigidità strutturale, migliore velocità ed ottima risposta dinamica.
2. Adatta idealmente per tagli ad alta velocità e ad elevata precisione
Servo-motore dalle elevate prestazioni
Il sistema di servo-motore ad elevata inerzia della giapponese Yaskawa offre la migliore risposta di amplificazione, che risulta in tempi di settaggio minimi, controllo della velocità efficace e stabilità meccanica massima.
Soluzione di guida doppia sincrona asse Y
1. Sistema di guida sincrono a doppio ingranaggio e doppio motore con parti incrociate in lega d'alluminio ad elevata resistenza
2. Accelerazione massima: 1.0G
3. Fornisce efficienza di lavorazione molto elevata e riduce ampiamente il consumo di gas
Unità di raffreddamento
1. Sistema di raffreddamento intelligente con intervallo di temperature duale.
2. Funzioni di allarme di sicurezza per surriscaldamento, protezione dal flusso e per livello dell'acqua.
3. Questo prodotto viene garantito per funzionare bene in ambienti caldo e umido.

Macchinari world-class
Per poter assicurare un livello eccezionale, non ci fermiamo mai nel migliorare la qualità dei nostri prodotti e l'accuratezza di produzione. Negli ultimi anni, abbiamo investito pesantemente in diversi macchinari di primo livello tra cui:
1. Centro macchinari di precisione per grandi formati acquistati da HUNCO, OKUMA, AMADA, MAZAK e AWEA
2. Macchinari di misurazione a coordinate tridimensionali della tedesca WENZEL
3.Macchinario di bilanciamento dinamico dell'americana HOFMANN
4. Sistema di asta a rotazione e macchina laser delle britannica RENISHAW
5. Interferometro laser, collimatore, microscopio, rilevatore a ultrasuoni, analizzatore a infrarossi e altri macchinari per test

Un'ampia selezione di macchinari di primo livello e di personale qualificato permette alla YUEMING non solo di migliorare l'efficienza produttiva in modo continuativo, ma anche di emergere rispetto alla concorrenza sul mercato.

Capacità produttiva di primo livello
Macchinari per test
Strumenti di misurazione laser dell'americana OPTODYNE Autocollimatore ad elevata precisione bi-direzionale
Lo strumento di misurazione a coordinate tri-dimensionali permette la misurazione di complessi manufatti. Offre un livello di precisione elevato e conforme agli standard di progettazione relativi.
