Trinciatrice laser ad alta velocità,CMA1530C-G-B
Feedback Form

Trinciatrice laser ad alta velocità,

CMA1530C-G-B

Caratteristiche funzionali
1. La cornice della trinciatrice laser ad alta velocità è saldata da componenti in acciaio assicurando elevata rigidità e stabilità. Elimina effettivamente il fenomeno di oscillazione risultando in una velocità più elevata.
2. Il sistema guida duale a cavalletto combinato con il pignone e ingranaggio tedeschi aiutano i clienti a migliorare l'efficienza produttiva significativamente.
3. L'elemento di incrocio è in alluminio pressofuso e presenta una finitura ottima.
4. Il sistema di controllo taglio laser chiuso ha le funzioni di taglio ad alta velocità e tracciamento bordi per velocizzare l'operatività.
5. La trinciatrice adotta servo-motore dalle ottime prestazioni e un sistema di servizio ad elevata inerzia della giapponese Yaskawa che offre la migliore risposta di amplificazione, con tempi di settaggio minimi, controllo velocità efficace e stabilità meccanica massima.
6. Il sistema di messa a fuoco automatica controlla la capacitiva, servo guidata testa laser chiudendo il ciclo di posizione e velocità. Presenta risposta dinamica veloce ed elevata precisione, supportando anche l'elevazione e il rapido follow-up.
7. Il sistema di controllo adotta l'algoritmo di curva Bezier per realizzare una curvatura ad alta efficienza prevenendo danneggiamenti inattesi generati dal processo termico.

Parametri tecnici
Modello CMA1530C-G-B
Intervallo di taglio 3000mm×1500mm
Tipo laser A fibra
Potenza laser nominale (opzionale) 700W~2000W
Sistema guida Duale, pignone e ingranaggio con cavalletto
Lubrificazione Automatica
Velocità massima 120m/min
Accelerazione massima 1.2G
Accuratezza posizionamento ±0.03mm/1000mm
Accuratezza posizionamento ripetuto ±0.02mm/1000mm
Formato grafico supportato PLT, DXF, AI, etc.
Ambiente di utilizzo 0-45℃ Umidità ≤ 80%, senza condensa
Potenza totale Circa 15KW
Alimentazione Trifase 380V/50Hz/60Hz
Dimensioni totali (L×W×H) 4500Kg
Peso totale 4500mm×2750mm×1870mm

Materiali adatti
Il sistema di taglio metalli è principalmente utilizzato per acciaio, acciaio inossidabile, leghe d'alluminio, leghe al titanio, fogli galvanizzati, fogli rivestiti Al-Zn, rame, ottone e altri ancora.

Campioni

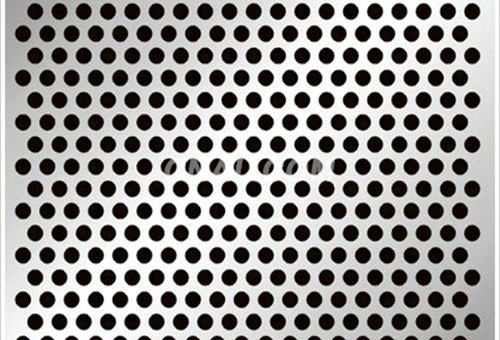

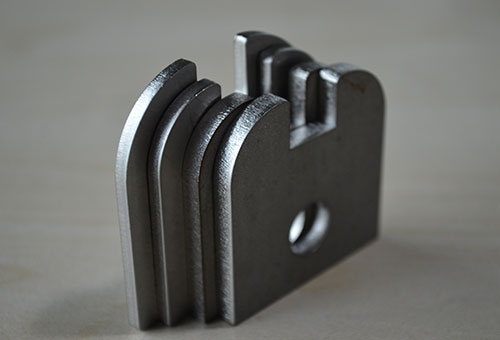

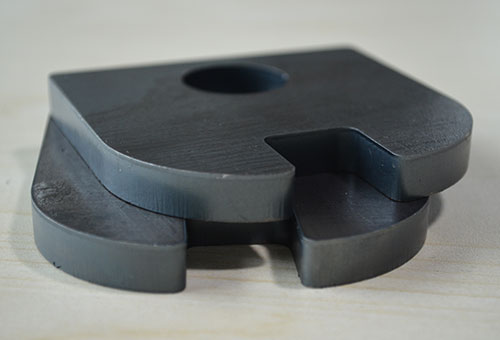

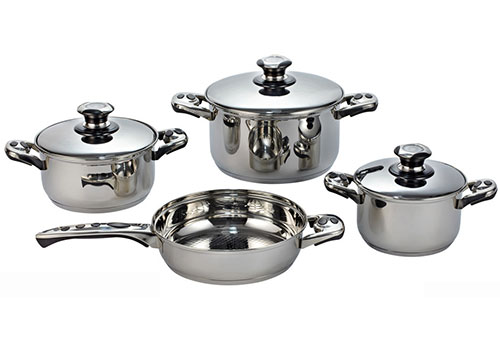

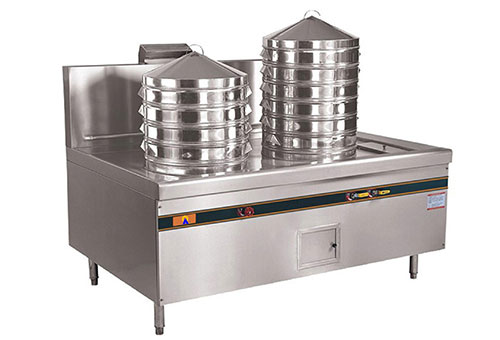

Foglio in acciaio inossidabile Piano cottura in acciaio inossidabile Pentole in acciaio inossidabile Foglio in acciaio

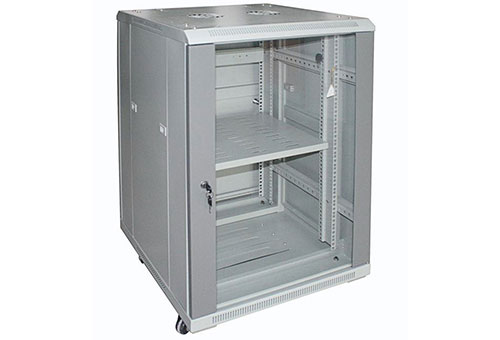

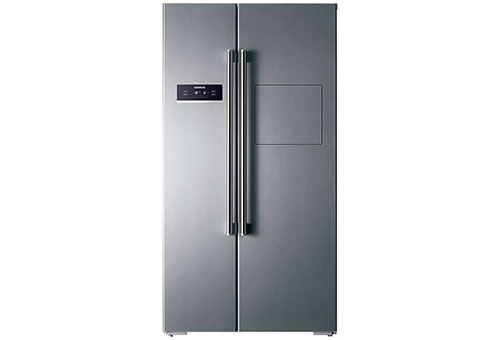

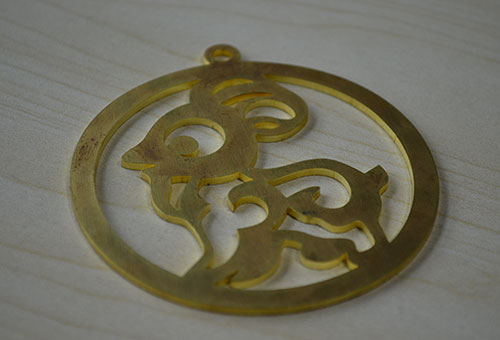

Contenitore macchinario Frigorifero in acciaio inossidabile Lega d'alluminio Foglio in rame
Fibra laser
1. Lunghezza d'onda: 1070～1090nm
2. Qualità: TEM00 (M2<1.4)
3. Vita utile diodo per pompa: oltre 100,000 ore
4. Operazioni senza manutenzione
5. Trasmissione fibra in modalità singola
6. Modalità di raggio ottimale ed efficienza di taglio
7. Specializzato per il taglio di metalli
Sistema di messa a fuoco automatico con ampio intervallo dinamico
1. Controllo la testa laser automatica tramite chiusura dei cicli di velocità e posizione.
2. Risposta dinamica veloce e ad alta precisione
3. Supporta l'elevazione e il rapido follow-up.
Modulo di movimento ad alta precisione ed alta velocità
Il sistema di pignone e ingranaggi è in grado di superare i problemi di oscillazione causati da velocità elevata ed operatività da remoto. Permette quindi una trasmissione ad alta velocità e di precisione.
Software di controllo taglio fogli in acciaio a basso spessore
1.Adotta un algoritmo che si adatta per ottimizzare la rotta di taglio
2.Funzione di tracciamento del limite automatica
3.Adotta l'algoritmo della curva di Bezier per ottimizzare la curvatura ad alta efficienza ma anche per prevenire il danneggiamento causato dall'attività di processo termico.
Analisi ad elementi finiti degli elementi strutturali
1. Analisi a elementi finiti ed ottimizzazione eseguita sugli elementi strutturali per ottenere una visione completa delle proprietà dinamiche: minor peso, migliore rigidità strutturale, migliore velocità ed ottima risposta dinamica.
2. Adatta idealmente per tagli ad alta velocità e ad elevata precisione
Servo-motore dalle elevate prestazioni
Il sistema di servo-motore ad elevata inerzia della giapponese Yaskawa offre la migliore risposta di amplificazione, che risulta in tempi di settaggio minimi, controllo della velocità efficace e stabilità meccanica massima.
Soluzione di guida doppia sincrona asse Y
1. Sistema di guida sincrono a doppio ingranaggio e doppio motore con parti incrociate in lega d'alluminio ad elevata resistenza
2. Accelerazione massima: 1.0G
3. Fornisce efficienza di lavorazione molto elevata e riduce ampiamente il consumo di gas
Unità di raffreddamento
1. Sistema di raffreddamento intelligente con intervallo di temperature duale.
2. Funzioni di allarme di sicurezza per surriscaldamento, protezione dal flusso e per livello dell'acqua.
3. Questo prodotto viene garantito per funzionare bene in ambienti caldo e umido.

Macchinari world-class
Per poter assicurare un livello eccezionale, non ci fermiamo mai nel migliorare la qualità dei nostri prodotti e l'accuratezza di produzione. Negli ultimi anni, abbiamo investito pesantemente in diversi macchinari di primo livello tra cui:
1. Centro macchinari di precisione per grandi formati acquistati da HUNCO, OKUMA, AMADA, MAZAK e AWEA
2. Macchinari di misurazione a coordinate tridimensionali della tedesca WENZEL
3.Macchinario di bilanciamento dinamico dell'americana HOFMANN
4. Sistema di asta a rotazione e macchina laser delle britannica RENISHAW
5. Interferometro laser, collimatore, microscopio, rilevatore a ultrasuoni, analizzatore a infrarossi e altri macchinari per test

Un'ampia selezione di macchinari di primo livello e di personale qualificato permette alla YUEMING non solo di migliorare l'efficienza produttiva in modo continuativo, ma anche di emergere rispetto alla concorrenza sul mercato.

Capacità produttiva di primo livello
Macchinari per test
Strumenti di misurazione laser dell'americana OPTODYNE Autocollimatore ad elevata precisione bi-direzionale
Lo strumento di misurazione a coordinate tri-dimensionali permette la misurazione di complessi manufatti. Offre un livello di precisione elevato e conforme agli standard di progettazione relativi.
