Trinciatrice e intagliatore con processo a piano retroilluminato

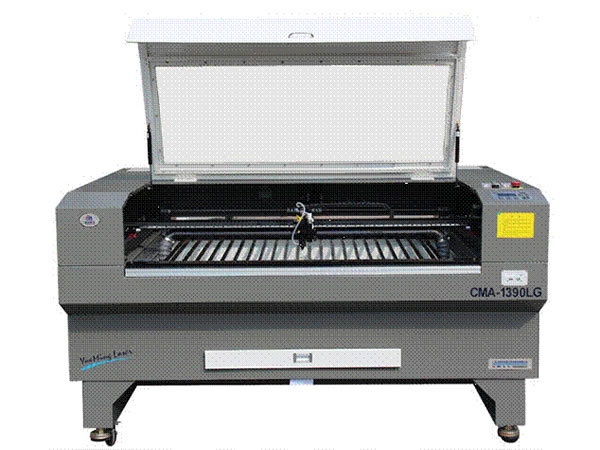

  • Aspetto totale della CMA1390LG

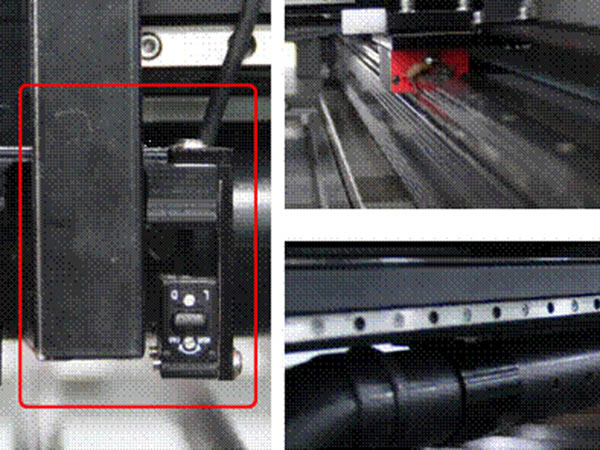

  • Messa a fuoco automatica,binari guida diritti,canale aria sottovuoto superiore

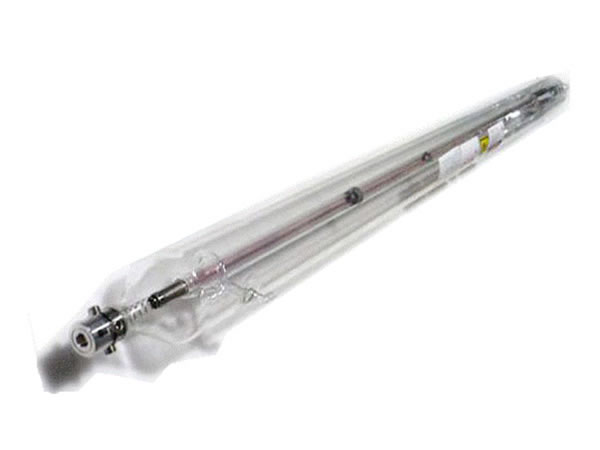

  • 80W CO2 tubo laser

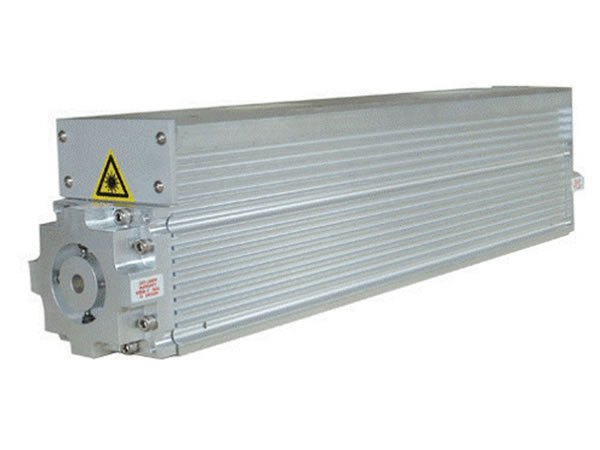

  • Generatore domestico RF 50W

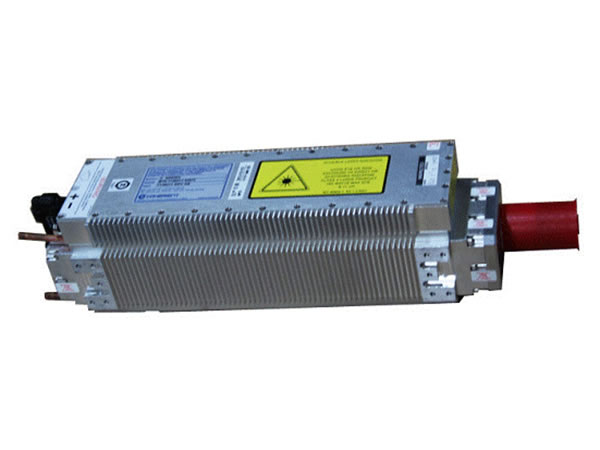

  • Generatore coerente RF 40W
Modulo di richiesta

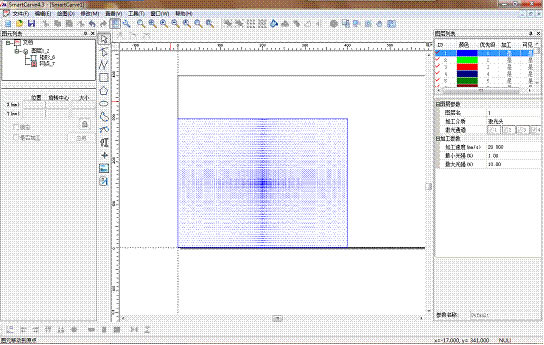

Caratteristiche software
1) Il software è progettato specialmente per i processi a LGP. I punti del piano guida luce possono essere generati dal software automaticamente.
2) Dimensioni e passo dei punti possono essere cambiati gradualmente e automaticamente.
3) Supporta molti processi e vari metodi tra cui a punto, bitmap o linearizzato.
4) Il software è compatibile con quello principale di progettazione e ottimizza in automatico i parametri.
5) Può progettare piani guida luce con lati multipli e vari metodi per guidare la luce.
6) Supporta anche l’arrangiamento irregolare del piano guida luce.

Caratteristiche principale
1) Trinciatrice e intagliatore con processo a piano retroilluminato adottano un sistema di espulsione automatico che ottimizza l’ambiente di lavoro.
2) Può focalizzare automaticamente e regolare le dimensioni della messa a fuoco.
3) La piattezza del tavolo è regolabile.
4) Questa macchina integra molte funzioni tra cui tracciamento dei punti, linearizzazione, taglio e incisioni.

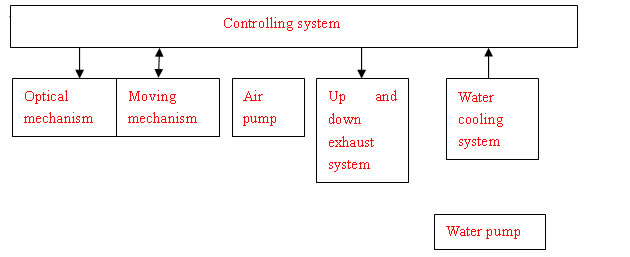

Costruzioni
Sistema controllo
Meccanismo movimento
Meccanismo ottico
Meccanismo visivo
Pompa aria
Pompa acqua
Sistema espulsione superiore e inferiore

Parametri tecnici
Potenza laser: ≥30W
Lunghezza raggio laser: 10.6μm
Potenza lorda: <1.5KW
Area di lavoro: 1100mm×900mm
Velocità massima: 1000mm/s
Diametro raggio: 0.2mm
Precisione posizione: 0.05mm
Voltaggio alimentazione: 220V AC 50Hz
Dimensioni: 1900mm×1390mm×1170mm

Parametri tecnici di Trinciatrice e intagliatore
Caratteristiche principali Configurazione 1 Configurazione 2 Configurazione 3
Tipo laser Coerente C40-L RF Cina RF CR-50Z Tubo vetro 80W
Lunghezza d’onda 10640nm 10640nm 10640nm
Velocità spostamento piano guida 0-500mm/s 0-400mm/s 0-200mm/s
Velocità taglio acrilico 3mm 0-9mm/s 0-12mm/s 0-20mm/s
Punto luce messa a fuoco più sottile 0.1mm 0.1mm 0.2mm
Precisione posizionamento ripetuto ±0.05mm ±0.05mm ±0.05mm
Potenza <2.5KW <2.5KW <1.0KW
Area di lavoro 1100×900mm 1100×900mm 1100×900mm
Alimentazione 220V/50Hz 220V/50Hz 220V/50Hz
Dimensioni totali 1900×1560×1110mm 1900×1560×1110mm 1900×1560×1110mm
Peso macchina 350KG 350KG 350KG
Temperatura 0 ℃ -45 ℃ (senza condensa) 0 ℃ -45 ℃ (senza condensa) 0 ℃ -45 ℃ (senza condensa)
Umidità 5%-95% 5%-95% 5%-95%
Raffreddamento Acqua Acqua Acqua
Confronto diverse sorgenti luminose
Sorgente luminosa Generatore americano coerente RF 40W Generatore domestico RF 50W Tubo vetro 80W
Frequenza laser 0~25KHz 0~20KHz
Modalità raggio laser TEM00 TEM00
Stabilità potenza laser ±5% ±5% ±7%
Velocità punto massima 500mm /s 400mm /s 250mm /s
Grado orientamento Molto buono Buono Medio
Diametro messa a fuoco più piccolo 0.08mm 0.1mm 0.2mm
Velocità massima taglio Medio Veloce Veloce
Raffreddamento Acqua (con raffreddatore da 1600W), Accuratezza controllo temperatura di ±0.1 ℃ Acqua (con raffreddatore da 1600W), Accuratezza controllo temperatura di ±0.1 ℃ Acqua (con raffreddatore da 1000W), Accuratezza controllo temperatura di ±0.1 ℃
Vita utile 25000 ore 20000 ore 5000 ore
Efficienza processo Al meglio, il passo è di 0.2mm Buono, il passo è di 0.25mm Non molto buono, il passo è di 0.4mm
Manutenzione Design modulare, facile installazione, intensità luce stabile Facile installazione, non necessita di manutenzione, intensità luce stabile L’installazione necessita di personale apposito, intensità luce non molto stabile
Costo Alto Alto Basso
Garanzia 1 anno 1 anno 6 mesi
Ricarica gas Sì Sì No
Configurazioni sistema
ornice princpale Tipo Configurazione Spec. Quantità Note
Tubo laser ● C-40L 1 Generatore RF raffreddato ad acqua 40W
○ CR-50Z Generatore RF raffreddato ad acqua 50W
○ 80W Tubo laser CO2
Potenza laser ● HF1000W-s-48 1 Con generatore importato da 40W
○ HXT-3050A Con generatore importato da 50W
○ YMPS80B Con 80W RC
Espansore raggio ● 2.5 volte 1 Materiale: zinco
Riflettore ● 25mm ×3mm 3 Materiale: silicone dorato
Messa a fuoco ● 25.4mm , f=50.8mm 1
Motore direzione X ● In avanti 1
Motore direzione Y ● In avanti 1
Motore direzione Z ● In avanti 1 Messa a fuoco automatica
Binari guida trasmissione ● Lineari ad alta velocità 4
Cinghia trasmissione ● Sincrona con anima in acciaio 3
Pulsante sicurezza ●
1
Tavolo lavoro ● Base regolabile (speciale per piano guida luce) 1
Pannello controllo ● 1.3# scheda madre 1
Software utilizzo ● SmartCarve4.3 1 WD6 softdog
Accessories Pompa aria ● 220V/50Hz/135W 1 Modello: AC0-009D
Raffreddatore ● SL-1 1 Con generatore RF
Serbatoio + pompa acqua ○ 544×425×295 (Serbatoio) + AP5500 (pompa acqua) Con tubo laser
Pompa vento ● 550W 1 Scarico superiore
Pompa vento ● 750W 1 Scarico inferiore
●Configurazione standard ○Opzionale △ Aggiungibile ▲Utilizzabile con altri articolli X Configurazione non disponibile

Ambiente utilizzo
1) Umidità aria: 40%-80%, senza condensa
2) Temperatura: 15-30℃
3) Alimentazione: AC220V, 50Hz
4) Fluttuazione voltaggio: ±5%, potenza standard internazionale ideale. Se le fluttuazioni di tensione superano il 5%, dobbiamo aggiungere un circuito di stabilizzazione della tensione sulla macchina.
5) L’ambiente deve essere libero da fumi con polvere di ferro.
6) L’acqua di raffreddamento deve essere purificata e deionizzata. Acqua distillata è la migliore.
7) L’acqua corrente o minerale non può essere utilizzata.

Materiali applicazioni
Acrilico

Industria applicazione
Piano guida luce
